高壓管道流量計

高壓管道流量計產品種類及適用范圍

電磁流量計由電磁流量傳感器和電磁流量轉換器兩大部分組成，主要分為兩大類：一體型和分離型。

電磁流量計是基于法拉*電磁感應定律原理的流量儀表，用于測量封閉管道中導電液體和漿液的體積流量。它廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水、造紙、醫藥、食品等工農業部門的生產過程的流量測量和控制。

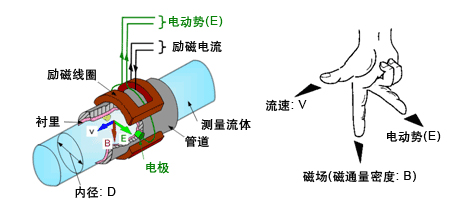

高壓管道流量計工作原理

流量計測量原理是基于法拉*電磁感應規律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電*沿管徑方向穿通管壁固定在測量管上。其電*頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E。電動勢 E 正比于磁通量密度 B，測量管內徑 d 與平均流速 V的乘積、電動勢 E（流量信號）由電*檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流信號，用于流量的測量和控制。

式中：

E---------為電*間的信號電壓

B---------磁通密度（T）

d---------測量管內徑

V--------平均流速（m/s）

K---------常數

由于 K 為常數，勵磁電流是恒流的，故 B 也是常數，則由（1-1）式可知，體積流量 Q 與信號電壓 E 成正比，即流速感應的信號電壓 E 與體積流量 Q 成線性關系。因此，只要測量出 E 就可確定流量 Q，這就是電磁流量計的基本工作原理。

由(1-1）式可知，被測流體介質的溫度、密度、壓力、導電率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。

高壓管道流量計技術參數
1、執行標準：JB／T 9248-1999；
2、公稱通徑：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000；
3、*高流速：15m／s；
4、精確度：DNl5-DN600 示值的±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)，DN700-DN3000 示值的±0.5％(流速≥0.8m／s)；±4mm／s(流速<0.8m／s)；
5、流體電導率：≥5uS／cm；
6、公稱壓力：DNl5～DN150 4.0MPa，DNl5～DN600 1.6MPa，DN200～DN1000 1.0MPa，DN700～DN3000 0.6MPa，特殊訂貨 6.3、10MPa；
7、環境溫度：傳感器 -25℃- 60℃，轉換器及一體型 -10℃- 60℃；
8、襯里材料：聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA；
9、*高流體溫度一體型：70℃；*高流體溫度分離型：聚氯丁橡膠襯里 80℃；120℃（訂貨時注明），聚氨酯襯里 80℃，聚四氟乙烯襯里 100℃；150℃（訂貨時注明），聚全氟乙丙烯（F46） 100℃；150℃（訂貨時注明），加網PFA 100℃；150℃（訂貨時注明）；
10、信號電*和接地電*材料：不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢；
11、電*刀機構：DN300-DN3000；
12、連接法蘭材料：碳鋼；
13、接地法蘭材料：不銹鋼1Crl8Ni9Ti；
14、進口保護法蘭材料：DN65-DNl50 不銹鋼1Crl8Ni9Ti，DN200～DNl600 碳鋼十不銹鋼1Crl8Ni9Ti；
15、外殼防護：DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 IP65或IP68，其他傳感器、一體型流量計和分離型轉換器 IP65；
16、間距（分離型）：轉換器距離傳感器一般不超過100m；

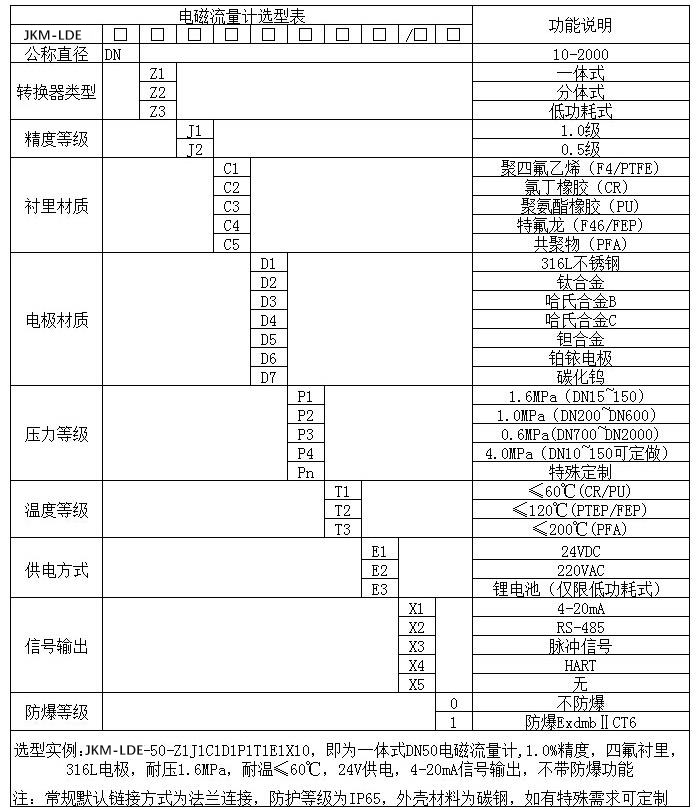

高壓管道流量計儀表選型

儀表的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的，請?zhí)貏e注意。具體注意事項如下：

1.被測流體名稱和其化學性能。

2.*大流量、*小流量和常用流量。推薦：常用流量應選擇在 1～3m/s 流速段內，如果不符，請用戶調整所選儀表的口徑規格。

3.*高工作壓力。

4.*高工作溫度、*低工作溫度。

5.被測流體必須具備一定的導電性，導電率≥5μs/cm。

6.*大流量和*小流量必須符合表 2-1 的數據。

7.實際*高工作壓力必須小于流量計的額定工作壓力（見傳感器銘*）。

8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求（見傳感器銘*）。

9.確定是否有負壓情況存在。

10.電*和襯里材料的選擇應滿足流體介質的化學性能。

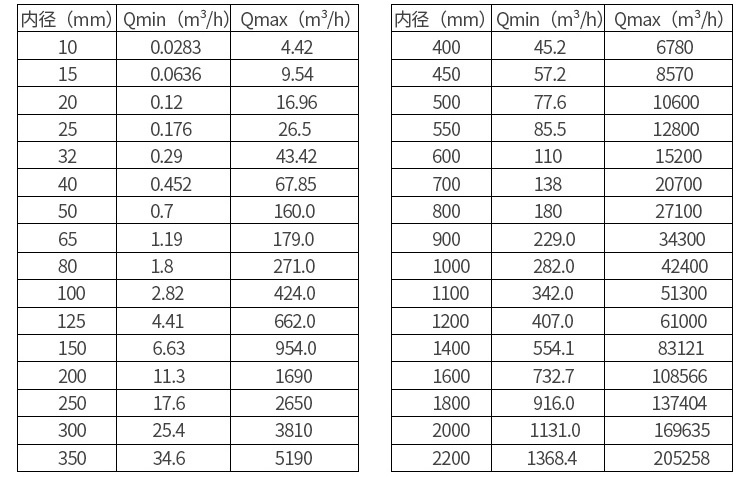

高壓管道流量計公稱通徑與流量范圍

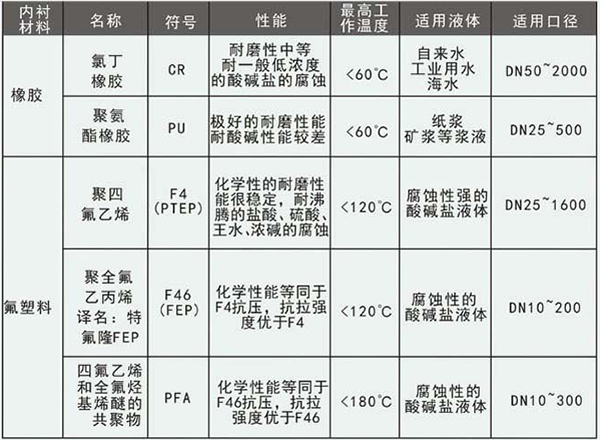

高壓管道流量計內襯材料的選擇
應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料

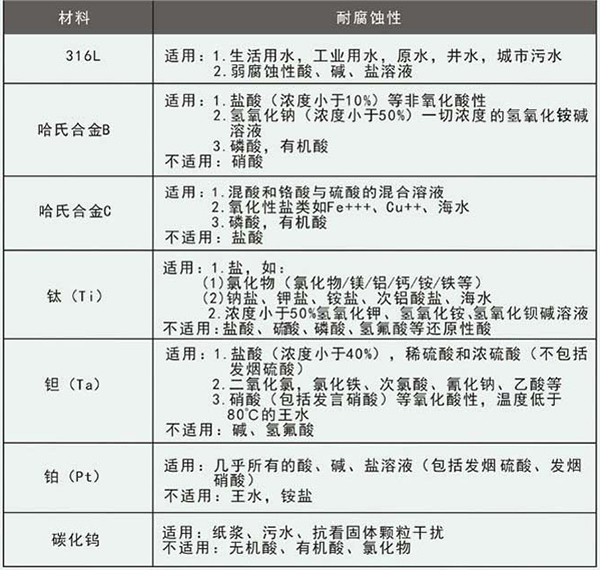

高壓管道流量計電*的選擇
應根據被測流體的腐蝕性來選擇電*的材料，請查有關手冊，對于特殊流體應作腐蝕性試驗


高壓管道流量計安裝地點的選擇
為了使電磁流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：
1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
2.應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。
3.流量計周圍應有充裕的空間，便于安裝和維護。
安裝建議
電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
a. 增加前后直管段的長度；
b. 采用一個流量穩定器；
c. 減少測量點的截面。
水平和垂直安裝
傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電*的影響，電*軸向保持水平為好。垂直安裝時，流體應自下而上流動。
傳感器不能安裝在管道的*高位置，這個位置容易積聚氣泡。
確保滿管安裝
確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。   如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。
彎管、閥門和泵之間的安裝

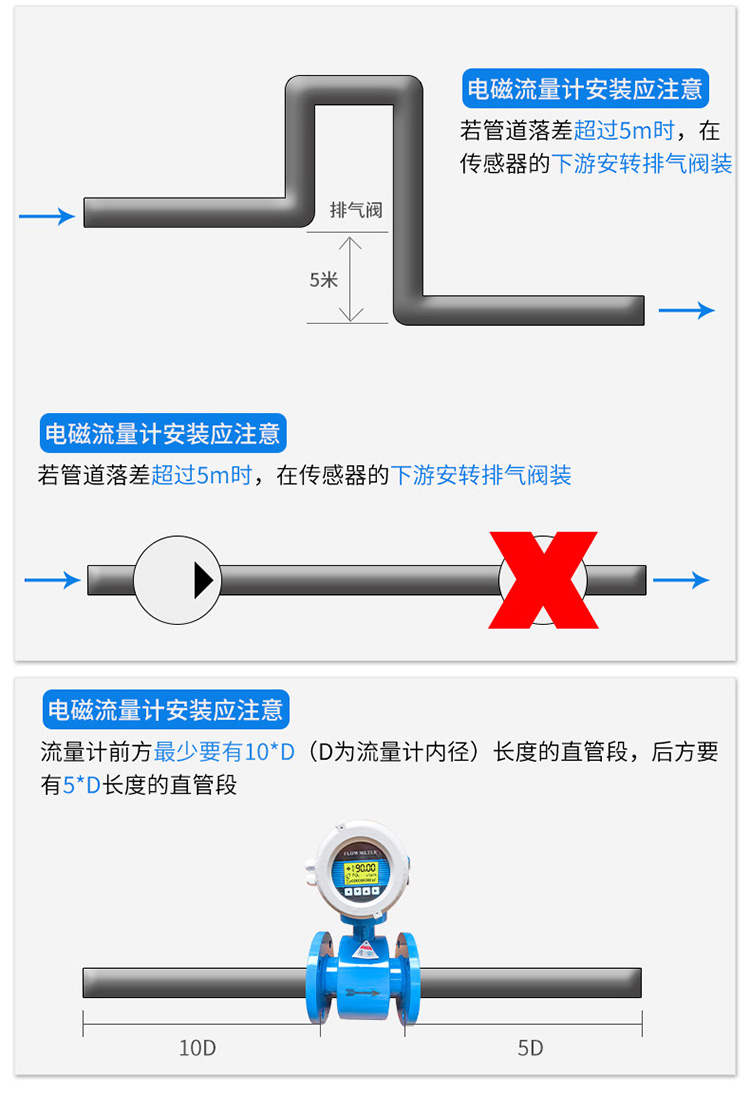

為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。
傳感器不能安裝在泵的進水口
為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。
傳感器的進口直管段和出口直管段
比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D，出口直管段≥3D(D為傳感器公稱口徑）。
插入式進口直管段應≥20 D ， 出口直管段≥7D(D為傳感器公稱口徑）。

高壓管道流量計的主要優點如下：
1）傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗*低的流量儀表之一。
2）可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電*，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3）是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響。因此，電磁流量計只需經水標定后，就可心用來測量其它導電性液體的流量。
4）輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以流量計的量程范圍*寬，其測量范圍度可達100：1，有的甚至達1000：1的可運行流量范圍。
5）無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6）工業用電磁流量計的口徑范圍*寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為流量計的應用和發展奠定了基礎。
電磁流量計目前仍然存在的主要不足如下。
1）不能用來測量氣體、蒸汽以及含有大量氣體的液體。
2）不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前電磁流量計還無能為力。
3）普通工業用流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。
4）易受外界電磁干擾的影響。

高壓管道流量計產品特點
1、傳感器*重要的部件－線圈作*優化的設計，并通過*嚴格的實流試驗，切實保證產品的測量精度
2、信號電*作徹底的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度
3、線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度
4、傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的*主要的生產工藝），特別是安裝線圈后的*后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷
5、采用接地電*結構，形成一個平衡電*平面，保證整個測量平均速度的過程都被限制在平衡電*平面之內進行，能很好的消除電氣噪聲干擾，提供精確的測量結果
6、采用定制的雙層屏蔽電纜
7、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
8、特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾
9、采用16位嵌入式微處理器，運算速度快，精度高
10、全數字處理，抗干擾能力強，測量可靠，精度高
11、超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
12、用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
13、高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
14、菜單操作，使用方便，操作簡單，易學易懂
15、雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16、具有自檢與自診斷功能，并在屏幕上顯示
17、獨特的防雷設計
