傳感器的接地效果會對液堿用流量表測量準確度產生重要影響

何謂“接地”？電磁場對信號的干擾，有一個電生磁，磁生電，電再生磁……的過程，液堿用流量表是通過電磁感應原量進行工作的，其工作過程中必然受到外部電磁場的干擾，或者本身供系統的電源的影響，接地的實質上是要根據需要，在電路的各個點之間建立以大地為基準的等電位。采用金屬屏蔽可以弱化干擾的傳遞，但不一定能達到滿意的程度。通過接地，把干擾在屏蔽層上形成的電，強制到信號為零的電位上，實現等電位。沒了電位差，對于信號來說干擾就可以視為沒有。便可使液堿用流量表測量出的數據處于穩定的狀態，確保測量的精確同時也保護了儀表不受損害。于是就有了通過接地泄放干擾的屏蔽接地；控制信號，如果沒有一個統一的基準點，就會出現 ａ儀表發出的1-5V被b儀表認為是2-6V這類情況，解決這個問題的方法，是為所有的儀表提供一個共用的參考點。這就有了儀表的工作接地；我們對接地進行規劃，實際上是對那些點需要建立等電位，如何連接對建立等電位*有利，以及對當所建立的等電位與大地基準電位產生偏差時的對策和容忍程度 進行統籌。
電磁流量傳感器應接地良好，流量計的測量準確度在相當程度上取決于傳感器的接地效果。
1．電磁流量傳感器的接地
傳感器輸出信號的接地點應與被測介質電氣連接，這是液堿用流量表工作的必要條件。如不滿足這個條件，流量計就不能正常工作，這是傳感器的信號回路決定的。當流體切割磁力線產生流量信號時，是以流體本身作為零電位的，一個電*上的產生正電勢，另一個電*上產生負電勢，不斷交替變化。因此，轉換器輸入端中點（信號電纜屏蔽層）必須與流體共處于零電位且導通，這樣才能構成對稱的輸入回路。轉換器的輸入端中點是通過傳感器輸出信號的接地點與被測流體電氣連通的。
由于傳感器的輸出信號很小，通常只有幾毫伏。為了提高儀表抗干擾能力，輸入回路中的零電位必須接地，以大地電位為零電位，這是傳感器接地的充分條件。
對于以大地電位為參考電位，與大地的連接問題，由于一般金屬管道都與大地連通，流動介質通過金屬管道與大地電氣連接，所以這一點一般均能滿足。因此，液堿用流量表并不要求非單獨設置接地裝置不可，尤其是小口徑電磁流量傳感器，但單獨設置接地裝置有利于儀表的可靠運行。也就是說，對于液堿用流量表的接地問題必須有一個正確的認識，要重視，但又不能盲目地過分強調。
2．傳感器在不同安裝狀況下地接地
（1）傳感器安裝在金屬管道上地接地
將液堿用流量表傳感器的接地導線按制造廠的要求連接到兩側管道法蘭上，就可形成可靠的接地回路，見圖6－22。儀表的接地點應是一個獨立的接地點，不允許與其他電氣設備的接地線連接在一起。接地電阻應小于10  ，有些型號儀表規定應小于100  。

圖6－22 傳感器在金屬管道上的安裝
1－測量接地；2－接地導線（16mm2 銅線）
（2）傳感器安裝在塑料管道或內壁有絕緣涂層、襯里、漆層的金屬管道上的接地
當傳感器安裝在絕緣管道上時，兩端必須安裝金屬短管或接地環，然后用導線連接，與流體“導通”，見圖6－23。假如被測流體的腐蝕性很強，安裝金屬短管和接地環在材料上有困難時，可以在傳感器兩端的絕緣管道上打孔安裝接地電*。接地電*采用耐蝕合金材料制成，用導線與傳感器的接地螺釘連接。

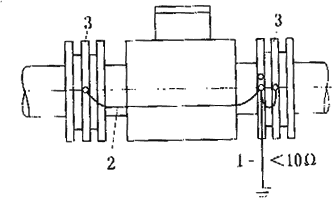

圖6－23 傳感器在絕緣管道上的安裝
1－測量接地；2－接地導線（16mm2銅線）；3－接地環
