使用油田用高壓電磁流量計測量屋頂雨水的金屬污染

幾個大學和學院的試點項目正在確定從銅和鋅屋頂流下的雨水的金屬污染。來自這些屋頂?shù)谋晃廴镜挠晁谖唇?jīng)處理的情況下到達污水處理廠，因此由于重金屬污染而使污水污泥無法使用。通常將產生的污水污泥處理掉。
測量雨水中金屬污染的意義
研究人員正在尋求簡單的解決方案，以在將污染物送入滲透坑之前，從受污染的雨水中去除沉重的金屬。盡管銅和鋅對于許多動植物而言都是至關重要的微量元素，但是當其濃度略微升高時，它們可能對水生生物有害。為了促進對金屬污染水的滲透的批準程序，必須從水中去除重金屬。
必須在地下預制混凝土人孔中安裝幾個過濾器，以在實際滲透之前清洗從金屬屋頂流下的雨水，從而可以集中收集并容易處理對水有害的物質。
油田用高壓電磁流量計可用于測量從金屬屋頂流出的*小導電水，從而準確測量雨水中的金屬濃度。為了準確測量重金屬和固體污染物，還必須將采樣設備放在過濾器之前和之后。
簡單解決方案
到達雨水出口管后，使受污染的雨水以大約25L / s的速度通過KROHNE油田用高壓電磁流量計（EMF）到達濾料斗。濾漏斗的尺寸隨雨水量而變化。然后將過濾后的水通過DN300和DN400尺寸的多孔混凝土制成的部分傳輸滲透管。

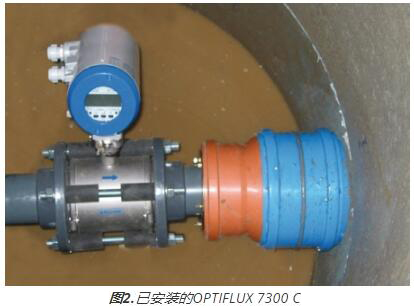

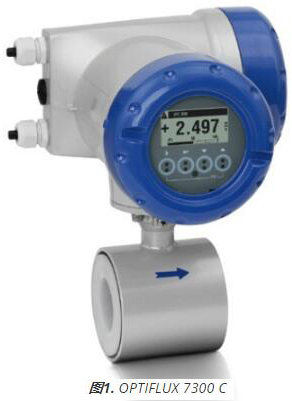

提供了DN40和DN80尺寸的OPTIFLUX 7300 C，以解決相應保護類別中的EMF溢出問題（圖1和2）。平均流速大約為1-2m / s，但DN40和DN80尺寸可以處理7m / s的*佳流速。電流輸出產生4-20mA的流量信號。


OPTIFLUX 7300 C的主要功能
下面列出了OPTIFLUX 7300 C的主要功能：
由于測量管的特殊形狀，優化了流量分布并減少了壓力損失
電容電*可進行非接觸式測量
流動橫截面通暢，即使固體含量高也可進行測量
長期穩定性
前所未有的測量精度
導電率= 0.05μS / cm
尺寸范圍從DN25到DN100
緊湊的設計不僅便于安裝，而且可以確保安全可靠的操作
固有穩定，耐磨，耐真空的高級陶瓷量管
高度光滑的陶瓷表面，粗糙度R a ＜0.8&μm
食品安全的操作消除了測量管中的死角或間隙
OPTIFLUX 7300

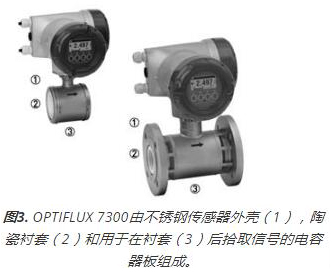

所述OPTIFLUX 7300是一個EMF設有陶瓷襯墊，非潤濕電容電*和IFC 300轉換器（圖3）。電*是安裝在陶瓷襯里后面的大面積電容器板。非接觸式電容信號拾取是OPTIFLUX 7300的另一個優勢，它消除了金屬組件不必要的催化作用。另外，電*的絕緣確保安全。

所述OPTIFLUX 7300被設計成避免沿著電*和通過陶瓷襯里泄漏。IFC 300轉換器可進行穩定的流量測量。該OPTIFLUX 7300發現使用：
1、嘈雜的應用
2、容易產生絕緣膜的介質
3、電導率低
4、高振動的應用
5、有毒，研磨性和氧化性介質的陶瓷管在OPTIFLUX 7300是平滑的，無孔的，和CIP / SIP抗性，使得油田用高壓電磁流量計應用的理想選擇，要求的衛生條件。它具有固有的強度，不可滲透性，并且對各種*端和廣泛的化學藥品都具有抵抗力，使其適用于化學工業。
在此，流過一對勵磁線圈的電流產生磁場。電*拾取信號電壓“U”，該信號電壓與平均流速“v”成比例，因此與流速“q”成比例地變化。信號電壓被放大，濾波并轉換為信號以進行累加，記錄和輸出處理。
結論
借助測量和控制技術，可以輕松地過濾掉金屬屋頂上的污染雨水并進行后續處理。通過將這些污染物集中收集在過濾系統中，重金屬的存儲和處置變得更加容易。此外，滲透系統中的清潔雨水的處理是環境友好的，因此大大節省了相關成本。
