消防水泵流量計的測量原理及實踐當中遇到的難題與優化

摘要：為了提高消防水泵流量計的準確度和穩定性，簡述了勵磁線圈的結構、新材料和新工藝 ；討論了勵磁線圈在設計、制造及裝配中對消防水泵流量計的影響，指出了消防水泵流量計在設計時的注意事項。

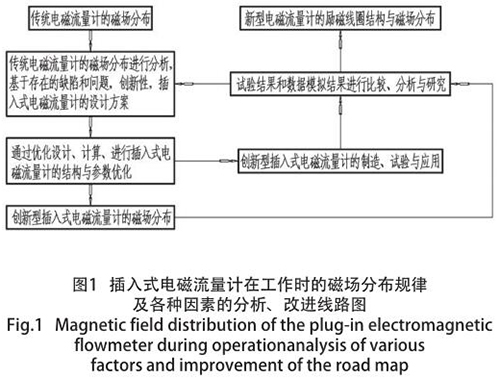

消防水泵流量計因其特殊的結構形式，致使其抗干擾能力較弱、準確度偏低以及瞬時流量波動過大等不良現象，但便于安裝、造價低廉、普遍應用于大管道等特點而存在。為了發揮其優勢，消除其不利因素，對其內部結構及其相關技術參數進行優化設計，從而使其準確度能夠達到 ±1% FS，使抗干擾能力得到*大地增強。本文主要通過優化設計、選擇材料和試驗，使消防水泵流量計的穩定性和準確度大幅度提高，并提出解決措施，對實際應用具有參考價值。分析與研究程序圖如圖 1 所示。

1 測量原理
根據法拉*電磁感應定律的工作原理，也就是液態導體在磁場中做切割磁力線運動時，對導體內產生感應電動勢（Es）的分布進行分析，研究磁場分布的影響規律，在保證高準確度、高可靠性和抗干擾能力強、瞬時流量波動范圍小的前提下，尋求寬范圍流量測量時*優的消防水泵流量計。
消防水泵流量計測量液體的流量時，液體為導電液體，電導率應大于 5μs/cm，流體流過垂直于流動方向的磁場導電液體的流動感應出平均流速，從而獲得與流體的體積流量成正比的感應電動勢（Es），感應電動勢方程為：
Es=BDV×10 -4
式中：Es--- 電動勢，伏特（V）
B---- 磁感應強度，特斯拉（T）
D---- 測量管內徑，厘米
V---- 被測液體平均流速，米 / 秒（m/s）
因消防水泵流量計與一般的法蘭管道式電磁流量計有很大的不同，消防水泵流量計的傳感器外側形成發射磁場，測量電*在傳感器的端部，故此根據尼庫接磁（NIKURADS）原理，測量導電液體流量時，導電流體流過垂直于流動方向的磁場導電液體的流動感應出平均流速，從而獲得與流體的體積流量成正比的感應電動勢，感應電動勢信號被兩個與流體相接觸的電*檢測出來，在轉換器中顯示瞬時流量和累計流量，并通過轉換器轉換成標準電信號輸出到上位機，即 4mA ～ 20mA DC，如圖 2 所示。

消防水泵流量計的測量探頭測得管道內部特定位置（管道內徑的 1/8 處）的局部流速，以確定管道流速，消防水泵流量計的傳感器是在測量探頭外側形成外發射磁場，測量電*在傳感器的端部。
基于以上目的，為了降低外發射磁場的電磁流速傳感器所產生的感應信號受信號流體和磁場的邊界層厚度影響，會降低測量的線性度，通過一體化的特殊優化設計，在外徑為：Ф47mm（因為需要使用 2 〃螺紋球閥，球閥通孔直徑為：50mm 的緣故），內徑為：Ф40mm，長度為：77mm的空間內進行布置各個相關零、部件（兩個電*、兩個電*加長桿，勵磁線圈部件），應用法拉*電磁感應定律和尼庫接磁（NIKURADS）原理，將磁感應強度充分發揮，達到高準確度、高可靠性、寬范圍的流體測量，同時采用新材料、新工藝，該結構還具有耐高溫，并且適用于大口徑管道的流體測量等特性。

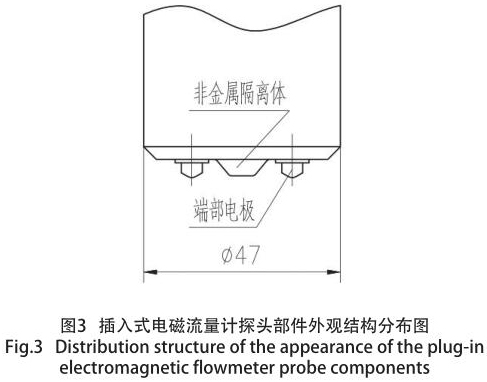

通過大量的試驗，對探頭端部外型結構亦采用特殊設計，從而消除兩個電*之間的擾流現象，同時亦消除因通電產生磁場，導致兩個電*吸附介質中的鐵屑而影響測量精度和死區效應，增強了輸出信號的穩定性，從而提高傳感器準確度和抗干擾性。通過結構的優化設計，使用壽命更長，消防水泵流量計探頭局部，如圖 3 所示。

2 實踐當中遇到的實際難題
在生產實踐中，發現剛剛纏繞完畢的勵磁線圈，由于摩擦生熱的原因，直接進行測量阻值時，阻值往往大于理論計算值（1Ω ～ 2Ω）。當勵磁線圈在自然環境中失效幾個小時后，勵磁線圈的阻值恢復到理論設計值。從而推論，含有勵磁線圈的消防水泵流量計受現場管道介質溫度的影響非常大，致使消防水泵流量計的轉換器內的技術參數發生變化，影響其過程控制的準確度，而且瞬時流量波動過大。
其原因是：勵磁線圈的阻值及匝數是按照常溫狀態下進行設計的，而含有勵磁線圈的消防水泵流量計經常是高于常溫狀態下進行安裝、使用（如：高爐回水、供熱管道等），勵磁線圈的阻值隨使用環境溫度的變化而變化，致使消防水泵流量計測量時的準確度大為降低，性能的不確定性大為增加，為了保證儀表的高準確度和穩定性，在不同的季節（主要是環境溫度和介質溫度），經過大量模擬現場實際情況的試驗，并結合轉換器的技術參數要求，得出一個完善的勵磁線圈各種技術參數。模擬現場試驗裝置如圖 4 所示。

試驗方法：*先，把消防水泵流量計和溫度傳感器按照圖中所示固定在自動加熱箱體中；其次，把消防水泵流量計的勵磁線圈的引線（聚四氟乙烯屏蔽線）與萬用表測量阻值端鈕相連接，并把檔位定格在 200Ω 刻度線上；同時把溫度傳感器（PT100 鉑電阻）的引線與溫度顯示器相連接。
經檢查無誤后，經過大約 10min，記錄此時水箱中水的溫度，然后接通 220V AC 電源，自動電加熱箱體內的水進行升溫，以水每升高 5℃，記錄一次萬用表顯示的阻值，記錄直至水溫達到 100℃時的阻值。
試驗數據如下：
為了滿足現場管道高溫介質對消防水泵流量計測量準確度的影響，探頭勵磁線圈的阻值在環境溫度（T=15℃時），按照理論計算值進行纏繞，為 60Ω±0.5Ω，漆包圓繞組線直徑：Φ=0.21mm，經過多次升高介質（自來水）溫度進行試驗，勵磁線圈的電阻值與溫度的變化數據表示如下：
1）2018 年 12 月份北方的冬季，室溫：15℃～ 20℃內進行*一次試驗，升溫試驗時間共 75min。
勵磁線圈的電阻值與溫度的變化數據表示如下：
水溫：15℃時， 勵磁線圈阻值：R=60.2Ω
水溫：20℃時， 勵磁線圈阻值：R=61.3Ω 阻值升高1.1Ω
水溫：25℃時， 勵磁線圈阻值：R=62.5Ω 阻值升高1.2Ω
水溫：30℃時， 勵磁線圈阻值：R=63.8Ω 阻值升高1.3Ω
水溫：35℃時， 勵磁線圈阻值：R=64.9Ω 阻值升高1.1Ω
水溫：40℃時， 勵磁線圈阻值：R=66.4Ω 阻值升高1.5Ω
水溫：45℃時， 勵磁線圈阻值：R=67.5Ω 阻值升高1.1Ω
水溫：50℃時， 勵磁線圈阻值：R=68.8Ω 阻值升高1.3Ω
水溫：55℃時， 勵磁線圈阻值：R=70.0Ω 阻值升高1.2Ω
水溫：60℃時， 勵磁線圈阻值：R=71.1Ω 阻值升高1.1Ω
水溫：65℃時， 勵磁線圈阻值：R=72.2Ω 阻值升高1.1Ω
水溫：70℃時， 勵磁線圈阻值：R=73.4Ω 阻值升高1.2Ω
水溫：75℃時， 勵磁線圈阻值：R=74.5Ω 阻值升高1.1Ω
水溫：80℃時， 勵磁線圈阻值：R=75.4Ω 阻值升高0.9Ω
水溫：85℃時， 勵磁線圈阻值：R=76.6Ω 阻值升高1.2Ω
水溫：90℃時， 勵磁線圈阻值：R=77.9Ω 阻值升高1.3Ω
水溫：95℃時， 勵磁線圈阻值：R=78.9Ω 阻值升高1.0Ω
水溫：100℃時，勵磁線圈阻值 R=81.4Ω 阻值升高2.5Ω
*一次試驗結論：水溫從 15℃升到 100℃時，每升高5℃，勵磁線圈的電阻值平均增大 1.247Ω。
2）勵磁線圈完全處于室溫：15℃～ 20℃狀態下，24h后進行*二次試驗，升溫試驗時間共 80min。
勵磁線圈的電阻值與溫度的變化數據表示如下：
水溫：6℃時，勵磁線圈阻值：R=58.8Ω
水溫：10℃時， 勵磁線圈阻值：R=59.8Ω 阻值升高1.0Ω
水溫：15℃時， 勵磁線圈阻值：R=60.2Ω 阻值升高0.4Ω
水溫：20℃時， 勵磁線圈阻值：R=61.5Ω 阻值升高1.3Ω
水溫：25℃時， 勵磁線圈阻值：R=62.8Ω 阻值升高1.3Ω
水溫：30℃時， 勵磁線圈阻值：R=63.8Ω 阻值升高1.0Ω
水溫：35℃時， 勵磁線圈阻值：R=65.0Ω 阻值升高1.2Ω
水溫：40℃時， 勵磁線圈阻值：R=66.2Ω 阻值升高1.2Ω
水溫：45℃時， 勵磁線圈阻值：R=67.0Ω 阻值升高0.8Ω
水溫：50℃時， 勵磁線圈阻值：R=68.7Ω 阻值升高1.7Ω
水溫：55℃時， 勵磁線圈阻值：R=69.9Ω 阻值升高1.2Ω
水溫：60℃時， 勵磁線圈阻值：R=71.2Ω 阻值升高1.3Ω
水溫：65℃時， 勵磁線圈阻值：R=72.3Ω 阻值升高1.1Ω
水溫：70℃時， 勵磁線圈阻值：R=73.2Ω 阻值升高0.9Ω
水溫：75℃時， 勵磁線圈阻值：R=74.7Ω 阻值升高1.5Ω
水溫：80℃時， 勵磁線圈阻值：R=75.8Ω 阻值升高1.1Ω
水溫：85℃時， 勵磁線圈阻值：R=76.7Ω 阻值升高0.9Ω
水溫：90℃時， 勵磁線圈阻值：R=77.9Ω 阻值升高1.2Ω
水溫：95℃時， 勵磁線圈阻值：R=79.1Ω 阻值升高1.2Ω
水溫：100℃時，勵磁線圈阻值：R=81.2Ω 阻值升高2.1Ω
*二次試驗結論：水溫從 15℃升到 100℃時，每升高5℃，勵磁線圈的電阻值平均增大 1.179Ω。后又在本季節多次進行試驗，試驗結果大體相似。
3）2019 年 7 月 12 日星期四上午 8 ：15 開始試驗，試驗室溫：25℃～ 30℃內進行*三次試驗，升溫試驗時間共30min。
勵磁線圈的電阻值與溫度的變化數據表示如下：
水溫：20℃時， 勵磁線圈阻值：R=61.4Ω
水溫：25℃時， 勵磁線圈阻值：R=62.5Ω 阻值升高1.1Ω
水溫：30℃時， 勵磁線圈阻值：R=63.8Ω 阻值升高1.3Ω
水溫：35℃時， 勵磁線圈阻值：R=64.9Ω 阻值升高1.1Ω
水溫：40℃時， 勵磁線圈阻值：R=66.4Ω 阻值升高1.5Ω
水溫：45℃時， 勵磁線圈阻值：R=67.5Ω 阻值升高1.1Ω
水溫：50℃時， 勵磁線圈阻值：R=68.8Ω 阻值升高1.3Ω
水溫：55℃時， 勵磁線圈阻值：R=70.0Ω 阻值升高1.2Ω
水溫：60℃時， 勵磁線圈阻值：R=71.1Ω 阻值升高1.1Ω
水溫：65℃時， 勵磁線圈阻值    R=72.2Ω 阻值升高1.1Ω
水溫：70℃時， 勵磁線圈阻值：R=73.4Ω 阻值升高1.2Ω
水溫：75℃時， 勵磁線圈阻值：R=74.5Ω 阻值升高1.1Ω
水溫：80℃時， 勵磁線圈阻值：R=75.4Ω 阻值升高0.9Ω
水溫：85℃時， 勵磁線圈阻值：R=76.6Ω 阻值升高1.2Ω
水溫：90℃時， 勵磁線圈阻值：R=77.9Ω 阻值升高1.3Ω
水溫：95℃時， 勵磁線圈阻值：R=78.9Ω 阻值升高1.0Ω
水溫：100℃時，勵磁線圈阻值：R=80.1Ω 阻值升高 1.1Ω
水溫：100℃時，連續進行 8 小時高溫度（100℃）水進行試驗，此時的勵磁線圈阻值：R=80.1Ω ～ 81.4Ω 范圍內波動。
這次夏季試驗結論：水溫從 20℃升到 100℃時，每升高 5℃，勵磁線圈的電阻值平均增大 1.1625Ω。后又在本季節多次進行試驗，試驗結果大體相似。
通過北方寒冷的冬季及夏季的數十次試驗，其試驗的結果基本一致。
為了使勵磁線圈產生的磁力線均勻、完整地包裹電*，勵磁線圈的磁芯要盡量與電*端部相接近，使電*整體充分地切割磁力線，同時兼顧電感值的大小，在電感值適中的情況下（后面論述，經過理論計算和試驗，電感值：L=390mH 為宜），從而產生連綿不斷的、強大、穩定的磁場信號，在實踐中起到了大大降低過程控制流量的波動性，并且增加了流速的穩定性（*小流速為 0.2m/s 時，可精準、穩定地測量），同時使消防水泵流量計在標校時的標校系數大為降低（如轉換器的標校系數：1 ～ 5.9999，則實際標校過程中，標校系數只為 1.3 左右），使標校過程簡易化，更容易進行標校，*大地減輕了標校人員的工作強度，儀表的準確度更高。勵磁線圈部件與端部電*的相對位置如圖 5 所示。
3 消防水泵流量計優化設計
通過在不同季節進行的數十次試驗結果，再結合轉換器本身的技術參數的要求，以及在消防水泵流量計傳感器的有限空間內，進行技術參數、新材料和新工藝的優化設計。
1）根據閉合回路的屬性 --- 電感原理及公式：L=μQ ×μ r ×Ae×N 2 /l
式中：L-電感，單位：亨（H）
μQ -自由空間的導磁率：4д×10 -7 H/m
μr -磁芯材料相對的導磁率，單位：亨 / 米（H/m）
Ae-磁芯的截面積，單位：平方米（m 2 ）
N---- 勵磁線圈的匝數
l---- 勵磁線圈纏繞長度，單位：米
2）精選勵磁線圈磁芯的材質以及尺寸的選擇根據尼庫接磁（NIKURADS）原理，設計、制造和特性參數試驗。為了增大導磁率，*大地改善封閉性磁力線強度，故此選擇實心勵磁線圈，使磁感應強度大幅增加。磁芯采用磁性等級：超級；*號：電工純鐵（型號：DT4C）；矯頑力：≤ 32，矯頑力時效增值：≤ 4，*大導磁率：≥ 0.0151
工業純鐵質地特別軟，韌性特別大，電磁性能很好。工業純鐵熔點比鐵高，在潮濕的空氣中比鐵難以生銹，在冷的濃硫酸中可以鈍化；同時電磁性能好。矯頑力（Hc）低，導磁率 μ 高，飽和磁感（Bs）高，磁性穩定又無磁時效。鋼質純凈度高，電工純鐵系列鋼質均為鎮靜鋼，又采用了精練，所以內部組織致密，均勻，優良，氣體含量少，成品含碳量≤ 0.004%，冷、熱加工性能好。冷加工如車、墩、沖、彎、拉等都無問題，具有良好的加工性能，加工表面質量好。
3）勵磁線圈的漆包圓繞組線的選擇根據中華人民共和國**標準 GB/T6109.1-2008《漆包圓繞組線 *一部分：一般規定》和 GB/T6109.2-2008《漆包圓繞組線 *二部分：155 級聚酯漆包銅圓線》的相關規定，并且結合消防水泵流量計的具體使用情況及使用范圍的安全裕度，選擇型號：QZY=XY-2/200，線徑：Φ0.21mm。
型號：QZY+XY-2/150 的含義
系列代號 Q-漆包圓繞組線
漆膜代號 Z-聚酯類漆
Y-聚酰亞胺類漆
非自粘性漆包線 2-二級漆膜
耐溫溫度 150-攝氏度：150℃
消防水泵流量計勵磁線圈的結構形式如圖 6 所示。
根據以上不同季節的數 10 次試驗，勵磁線圈得出相應的技術參數如下：
a）從勵磁線圈的漆包圓繞組線的選擇（如：勵磁線圈的型號、線徑等）如上所述。
b）關于勵磁線圈的阻值通常情況下的理論值均在常溫下進行計算與確定，但一定要結合轉換器的相關技術參數進行選擇。
選擇方法：如消防水泵流量計所選擇的轉換器匹配的阻值為：（X ～ Y）Ω時，則勵磁線圈的阻值大于或等于1.5X 即可。這樣既能滿足流動介質溫度低于常溫時，勵磁線圈阻值必然降低，但不影響轉換器的正常工作，同時亦能滿足介質溫度高于常溫時，勵磁線圈阻值升高，也不影響轉換器的正常工作。
c）從結構上講，勵磁線圈的磁芯必須長于線圈部件為好。其磁芯長出部分應與采集信號的電*基本在一個基準線上，在現有的磁場強度下增加磁力線*大程度上包裹電*，使之電*采集信號的*大化，由此增加消防水泵流量計的準確度和穩定性。
4 結論
本文提出了一種基于插入式電磁型流量計在實際應用過程中，勵磁線圈經過優化設計、磁芯材料的選擇和探頭結構等方面的改進，提高其在現場運行過程中的穩定性、準確度等級和抗干擾能力，充分發揮消防水泵流量計自有優勢，對該產品質量的提升具有實質性作用。
