大口徑自來水流量計的在線檢定方法

摘要：流量計的檢定是企業計量工作的一個重要的組成部分。檢定方式的進步與完善是生產技術進步和管理現代化的基礎與前提。在市場經濟環境中，企業計量工作怎樣在企業經營核算、生產調度、質量控制服務承諾等活動中發揮作用，是企業健康發展、適應市場競爭的關鍵因素之一。近幾年來，秦皇島市自來水總公司把流量計的在線檢定做為計量管理工作的重點，在對五個水廠的原水、出廠水計量系統施行改造和完善的同時，著重對計量儀表的檢定方式進行了研究。通過實踐，總結出了一套行之有效的檢定方法，使公司計量工作向前邁了一大步，為實現計量管理現代化翻開了新的一頁。

1、勇于探索，大膽實踐，計量檢定，誠信為先

自來水企業的計量檢定工作一般由三部分組成：出廠水量計量、原水來量計量和營業結算水量計量。寫作，流量計。我們在完善計量儀表的前提下，結合本公司具體情況，通過實踐不斷摸索，總結出一套簡單、實用的流量計檢定程序。采用至今，效果良好。

1.1 統一使用計量儀表

為了計量準確和檢定方便，我公司范圍內包括原、供水計量和營業大口徑用戶（供水管線超過DN200），統一采用日本富士固定式超聲波流量計。經過與本市兩家原水供應單位協商，也采用這一型號流量計作為原水結算表使用。作為標準表使用的便攜流量計同樣統一使用富士便攜式超聲波流量計，保證了計量器具的兼容性。

1.2 因地制宜，誠信互助

我們始終把誠信放在*一位。與外單位發生貿易關系的結算表安裝運行后，除了定期檢定以外，當事雙方任何一方對計量數據產生疑問，**都可以要求對流量計進行檢定。根據檢定結果重新修正結算流量計的修正系數。在與原水供應單位和用戶建立一定信用關系的前提下，經過反復實驗和摸索，我們根據不同的測量環境制定出兩種檢定方式：瞬時法和累計法。

1.21 瞬時法：適用于流體流速長時間比較平穩的檢定。比如自來水原水來量的檢定。同時，當安裝流量計的測量井內有積水、滲水、結冰和環境溫度較高等測量環境惡劣，及測量地點無法提供交流電源等情況下也可以使用瞬時法檢定。

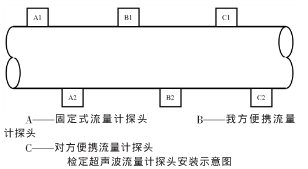

具體檢定時根據測量管段的長短檢定雙方的便攜流量計可同時或分別與固定流量計進行標定。依據管道參數先將便攜流量計安裝就位，按照**水大流量計量站所頒發檢定**上的修正系數分別將雙方的便攜流量計休整好，待信號強度達到測量要求且瞬時流量穩定后，開始與固定流量計同時抄錄20個瞬時值。如果條件允許的話，相隔一段時間后再記錄一組數值，測量過程結束。將雙方便攜流量計的兩組瞬時數據分別求出平均值，同樣計算出固定流量計的兩組瞬時流量平均值。分別帶入公式（1）計算出雙方便攜流量計對固定流量計的修正系數。然后，分別求出雙方流量計的兩組修正系數的平均數。把修正系數的平均數和固定流量計的原修正系數帶入公式（2）計算出兩組各自的新修正系數。

公式（1）：Ｐ修正系數=［1-（Ｓ便攜-Ｓ固定）/Ｓ便攜］*100%。公式（2）：Ｐ新=（1-Ｐ平均）*100%*Ｐ原。

其中：Ｐ——修正系數

Ｓ——瞬時流量

*后在取兩組新修正系數系數的平均數作為本次流量計檢定的*終修正系數，并將其輸入固定流量計，檢定結束。

1.2.2 累計法：大多數情況下我們都采取累計法對流量計進行檢定。便攜流量計的安裝調試過程與瞬時法相同，待便攜流量計運行穩定后，根據情況與固定流量計同時開始進行一個小時以上的流量累計。為了計算結果的精確，流量較小的管線需要長時間的測量，當水量累計至1000立方米以上時，測量過程方可結束。計算過程也和瞬時法一樣，用累計值替換瞬時值代入相應公式計算出新的修正系數，調整固定流量計后，檢定完成。

2、應用效果

在原水計量這個問題上，我們采用上述兩種方法進行流量計的在線檢定，收到了很大的成效。以前，各水廠僅靠目測來水堰口水流高度估算水量，弄不清來水多少和水量變化情況。使用新的計量系統和檢定方法以后，準確的計量數據已成為準確投藥、投氯量的計算依據，通過合理控制凈水藥劑投加量，降低了成本，取得了*佳的制水效益；更重要的是，提供了與原水供應單位資金核算的依據，避免了與原水單位因水量不準確造成的責任不清、相互推諉的現象；通過供、需雙方數據的比較還可以及時發現管道途中漏損，節約能源。

洋河水是我公司的重要原水來源，供需雙方都擁有各自的計量系統，由于檢定方式不統一導致計量數據對不上，所以經常就原水結算問題與我們產生糾紛。自從采用新的流量計檢定方法以來，我們遵循平等加誠信的檢定原則，實行任何一方產生流量數據疑問就共同檢定結算流量計的方式，制訂了相應制度，從而從根本上解決了原水計量不準這一長期困擾我們的問題，使供求雙方建立了良好的信用關系，加強了與原水供應單位的協作。

3、適用范圍及推廣

我們在實踐中摸索出的這兩種大口徑流量計在線檢定方法非常適合供水企業的原、供水和貿易結算水量的計量檢定工作。它具有適用范圍廣、精確度高、操作簡單等特點。能夠滿足各種測量環境的要求。精確的檢定結果可以為供水企業的領導決策提供原、供水量的綜合分析，為優化生產調度提供決策依據。對外，能夠避免由于營業結算所引起的貿易糾紛，有一定的推廣應用價值。
