分體式電磁流量表接線

一、傳感器與轉換器接線

一體型流量計傳感器與轉換器間的接線由制造廠完成，本節內容僅適用于分離型流量計。分離型流量計傳感器與轉換器間的連線采用STT3200電纜，STT3200電纜含4芯，2芯為各有兩層屏蔽的同軸線，另2芯為聚氯乙烯絕緣軟線。4芯線外還有一外層屏蔽。同軸線的內層屏蔽為金屬絲編織網狀屏蔽，其余2層屏蔽為帶有泄漏線的箔層屏蔽。需要的別說明的是，僅靠同軸線的內層屏蔽里邊尚有一層黑色半導體層，接線時須將其細心剝?nèi)?。兩同軸線的兩根屏蔽泄漏線在接線時須絞合并套上套管。

為保證測量精度和減少干擾，要求轉換器盡量靠近傳感器安裝。STT3200電纜的允許長度可按下式計算:

L=σ×4

L------電纜長度;

σ------流體電導率(μS/cm).

但一般不得超過100m。STT3200電纜隨表供10m，如不夠，用戶可按實際距離向我廠另訂貨。

因接線盒有金屬和塑料兩種材質，接線盒端接線稍有不同，請注意！

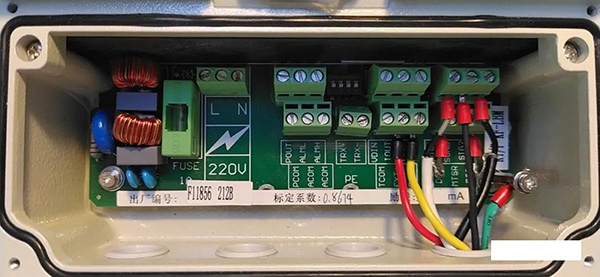

二、E轉換器接線示意圖

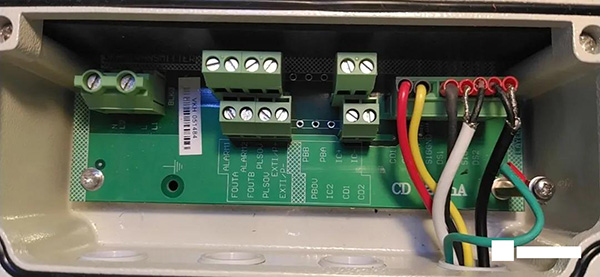

三、C型轉換器接線示意圖

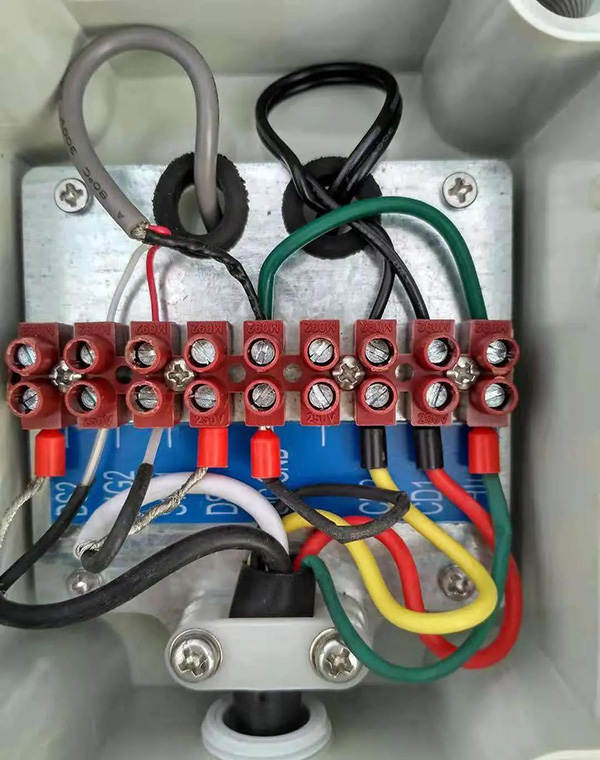

四、傳感器接線示意圖
