超聲波液位計盲區產生原因與處理

超聲波液位計是工業生產中非常常見的一種液位測量?jī)x表，其具有測量范圍廣、精度高、響應快的特點。超聲波液位計的優點很多，但也有一定的不足，比如其存在一定的測量盲區。那么，超聲波液位計的盲區是如何形成的，在有盲區的情況下，如何更好地進行液位測量呢？

一、超聲波液位計的盲區

超聲波液位計的盲區與其工作原理息息相關。超聲波液位計的換能器（探頭）發出高頻超聲波脈沖，當遇到被測液位表面時，該聲波便被反射回來，部分反射回波被換能器（探頭）接收并轉換成電信號。從超聲波發射到被接收，其時間T與換能器（探頭）至被測液位的距離S成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示：S=C×T/2。

受超聲波液位計結構的限制，在超聲波脈沖的反射回波不能被超聲換能器附近的小部分區域所接收，這部分不能接收反射回波的區域，稱為盲區。此時，如果所測量介質的液位進入了超聲波液位計的盲區，脈沖信號無法到達，則儀表無法準確的檢測，從而產生測量誤差。

此外，超聲波液位計的盲區與其量程也有聯系，一般量程小的超聲波液位計，則其盲區??；量程大，則其盲區也大。

在工業場合中，無論使用何種品*的超聲波液位計，都會存在一定的測量盲區，但通常在0.3-0.6m之間。

在一些特殊場合，受空間和安裝條件的限制，用戶會要求盲區盡可能達到*小，此時則可以考慮小盲區的超聲波液位計，因?yàn)槠涿^(qū)一般只有0.04-0.06m，但是，其量程也相對較小，通常只有0.6m左右。

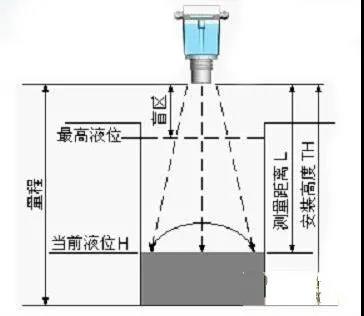

計為超聲波液位計測量原理圖

二、超聲波液位計盲區問題處理

在確定超聲波液位計的安裝位置時，為了不影響測量效果，現場的儀表工程師以及安裝人員必須將其盲區考慮進去。因?yàn)楫?dāng)液位進入超聲波液位計的測量盲區時，則儀表無法測量液位，所以在確定超聲波液位計的量程時，必須留出適當?shù)挠嗔?。在安裝時，換能器探頭的高度也需納入考量，以此保證對液位的準確監測及儀表的安全使用。
