旋進旋渦流量計安裝要求與注意事項

旋進旋渦流量計可廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的*選產品。轉換器可輸出頻率脈沖、4~20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km。溫壓補償型旋進旋渦流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

一、對流體介質的要求

1、被測氣體應為單相的、連續地流經管道的圓管流。

2、氣體流經流量計之前，其流速必須與管道軸線平行，不得有旋渦流。

3、氣流應是亞音速、非脈動的，其流量**間變化比較緩慢。

二、旋進旋渦流量計的安裝要求

旋進旋渦流量計對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量儀表都有這樣一種共性，即盡可能避免振動及高溫環境隨離流態干擾元件（如壓縮機、分離器、調壓閥、大小頭及匯管、彎頭等）、保持儀表前后直管段內壁光滑平直、保證被測介質為潔凈的單相流體等。

三、流量計安裝使用中的注意事項

旋進旋渦流量計具有無機械可動部件，體積小，耐腐蝕，性能穩定；可直接顯示介質的工作壓力、溫度、流量以及標準狀態下的氣量；量程范圍寬，計量誤差小等優點，現已廣泛用于油氣井的生產計量和天然氣的銷售計量中。在多年來的現場應用中，我們認為該流量計*適合于較為干凈的干氣計量，漸成為中小用氣計量的*選計量儀表。要保證旋進旋渦流量計計量準確，減少計量誤差，請注意以下幾點：

1、合理選型。不能使實際*小流量低于所選通徑流量計流量范圍的下限。

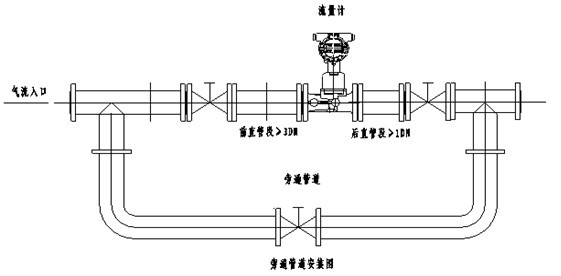

2、安裝正確。旋進旋渦流量計的上游應有至少10D長度的計量直管段，直管段內壁應光滑、更不能有臺階，磨平連接法蘭的焊縫，法蘭墊片不能突入管道內，更不能把流量計的安裝方向裝反。大量實際應用數據證明：一切不合理的安裝，都將導致流量計計量值偏低。

3、遠離震蕩源，或在流量計上、下游安裝支墩，以避免管線震動的影響，同時要避免強磁場對流量計芯片的干擾。

4、保證氣質相對干凈。尤其不能出現液氣兩相流；氣質較臟時，應即時清洗流量計。

5、減少氣流脈動的影響?？稍诹髁坑嬊鞍惭b緩沖罐，或者加長流量計上游的計量直管段長度。

6、及時對流量計進行計量檢定，確保量值準確可靠。
