橢圓齒輪流量計正確的安裝方法

橢圓齒輪流量計是一種容積式流量計，在流量?jī)x表中屬于精度較高的一類。為了確保流量計測量的精準度，正確的安裝方式是很重要的。

1.橢圓齒輪流量計應安裝過濾器，兩者殼體上箭頭指向與流動方向一致。

2.當被測液體含有氣體時，流量計前應安裝氣體分離器。

3.無論管路是垂直還是水平安裝，但流量計中的橢圓齒輪軸安裝成水平位置。（即表度盤應與地面垂直）。

4.橢圓齒輪流量計在正確安裝情況下，如果不易看清讀數，可把計數器轉向180°或90°均可。

5.新流量計在安裝前先用竹棍從出口處把齒輪推幾次，如發現不動，可以用汽油浸泡。（避免出廠校檢后內存沉淀物）

6.節流閥應安裝在流量計進口處，開閉閥安裝在出口處，使用開閉閥時要緩慢氣動，不要突然開閥。

7.嚴禁用掃線蒸汽通過流量計。

8.在連續使用時，流量計須加旁通管道。

9.橢圓齒輪流量計在安裝前，管道必須沖洗，沖洗時采用直管段（替代橢圓流量計位置）防止焊渣、雜物等進入流量計。

10.嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計。

11.流量計在使用時流量大小不得超過技術要求。流量計工作在大流量50~80%為佳。

12.被測液體如果具有化學腐蝕性，須選用不銹鋼材質的流量計，Ocr15Ni12MO2Ti材質的流量計。

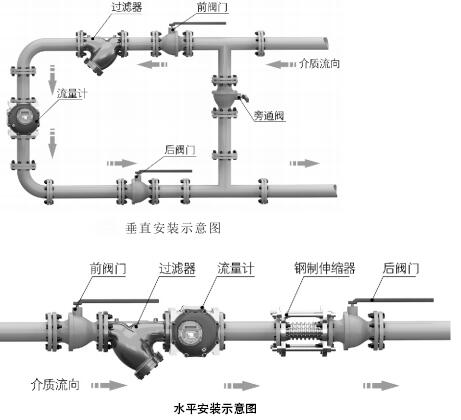

13.橢圓齒輪流量計的安裝方法如圖示。
