渦街流量計接線正確方法

渦街流量計接線方法

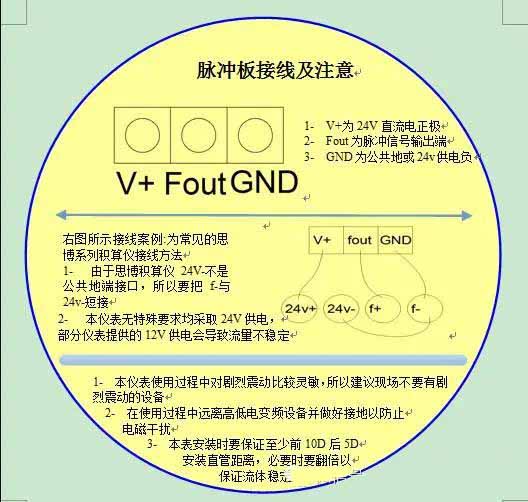

一、脈沖信號傳輸渦街流量計接線

輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電，一般通過三芯屏蔽電纜線與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現(xiàn)場環(huán)境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。

二、電池普通型接線及注意事項

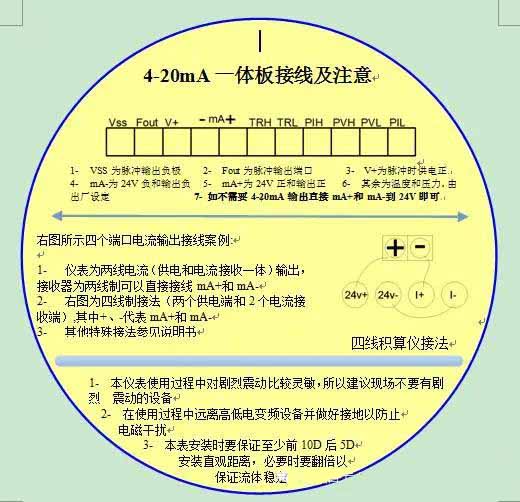

三、4-20mA普通型接線及注意事項

四、標準4~20mA信號渦街流量計接線

輸出標準4~20mA信號的兩線制變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現(xiàn)場環(huán)境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。

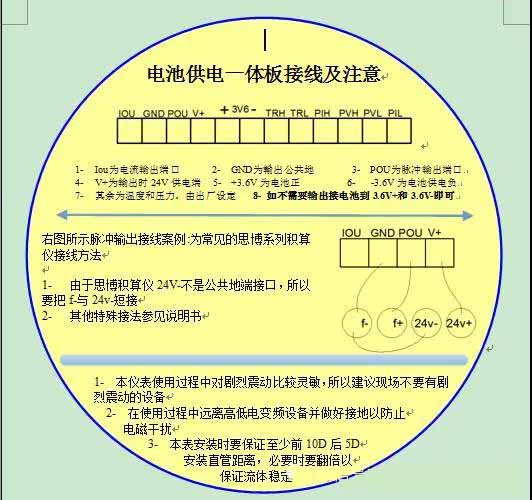

五、電池供電一體板接線及注意事項

六、帶485通訊接口功能渦街流量計接線

帶RS-485通訊功能的渦街流量儀表采用DC24V電源供電，與其它設備之間采用四線制傳輸方式。
