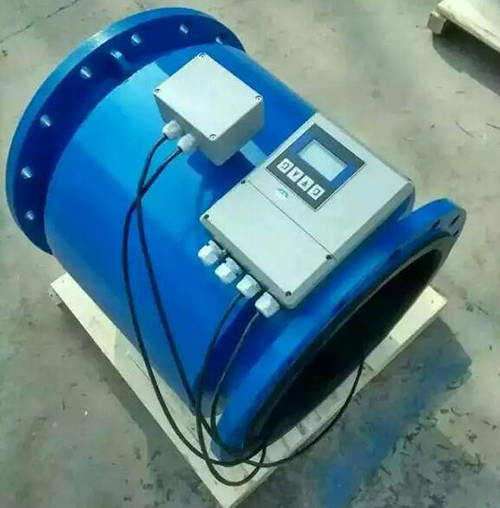

分體式電磁流量計通過測量電*接觸電阻來發現問題分析

作為一種管道流量測量中使用非常普遍的儀表產品，分體式電磁流量計在石化、制藥、環保等許多行業都發揮了重要的作用。分體式電磁流量計是高精度、高可靠和使用壽命長的流量?jī)x表，所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究。每一種儀表設備都會發生故障，分體式電磁流量計也不例外，比如較常見的分體式電磁流量計信號電纜干擾的測定信號電纜受外界靜電感應和電磁感應干擾會使分體式電磁流量計零點變動。為判斷零點變動是否由于受信號電纜干擾電勢影響，需測定干擾大體范圍和對分體式電磁流量計的影響程度。雖然分體式電磁流量計它的測量范圍比是30：1，比渦街流量計和差壓式流量計都要高，但也是有限制的，許多客戶定表時，常常把它和水表相比較，以為可以測量很低的流速，一般情況下，它只能測0.1m/s.低于此流速分體式電磁流量計就很難正確測量。所以定貨初期對流量范圍比要搞清楚。在選型確認購買時就不能按原先管道口徑來確認，*好是根據你所測管道的實際流量來定儀表口徑。

分體式電磁流量計目前的生產工藝已經日趨成熟，國內外許多廠家的產品質量都相當?shù)牟诲e(cuò)，分體式電磁流量計作為一種非常不錯的流量?jī)x表產品，目前在許多企業的液體介質測量中都有選擇，因此作為儀表從事人員，朋友們有必要對此產品的相關性能和技術參數有所了解，掌握了相關的知識將對于以后生產中儀表設備的正確操作將會有很大幫助。
分體式電磁流量計通過測量電*接觸電阻來發現問題：電*是流量計的核心部件，是用來測量液體介質所產生的信號，電*接觸電阻測量測量電*勺液體接觸電阻值，可以不從管道卸下流量傳感器而間接估汁電*和襯里層表面大體狀況，有助于分析故障原因。電*的*化電壓測量電*與液體間*化電壓將有助于判斷零點不穩或輸出晃動的故障是否由于電*被污染或覆蓋所引起的。用數字式萬用表2V直流檔，分別測兩電*與地之間的*化電壓（分體式電磁流量計可以不停電測，也可停電測）。如果兩次測量值接近幾乎相等，說明電*未被污染或被覆蓋，否則說明電*被污染或被覆蓋。*化電壓大小決定于電*材料的電*電位和液體的性質，測量值可能在幾mV至幾百mV之間。因?yàn)閷?shí)際上運行中兩電*被污染情況不可能完全相同對稱，于是兩電*上的電壓形成了不對稱的共模電壓。不對稱的共模電壓就成為差模信號，造成零點偏移。我們只有掌握這些知識，才能做到為儀表查找故障原因。
下面我們?cè)贋榇蠹抑v講如何通過測量脫臼地電位來發現儀表問題，如傳感器附近電（力）機狀態變化（如漏電），接地電位會產生變化而引起零點變動。檢查是否有這方面影響，可將轉換器工作接地C端子與保護接地G端子短路，以零點（或指示值）變動判斷有否接地電位。管道雜散電流流向判別有時侯為尋找管道雜散的干擾源在流量傳感器上游還足在下游，以縮小搜索范圍，設法減小或消除雜散電流干擾影響。分體式電磁流量計雖說可靠性比較好，一般情況下不會損壞，但由于其原理決定，傳感器電*表面一直和液體接觸，時間久了，電*表面比較容易受污染。所以分體式電磁流量計一般情況下，客戶有條件拆的情況下，建議一年到一年半之間拆出來清洗一次電*以保證流量計整機的測量精度。任何儀器儀表都是需要“保養”的，分體式電磁流量計也不例外。
