浮子流量計的安裝規范

浮子流量計是工業自動化過程控制中常用的一種面積流量測量?jī)x表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。

浮子流量計主要有三大部分組成：1.測量管體；2.錐形浮子；3.指示器。浮子的位移量與流量大小成正比，通過磁耦合系統，以不接觸方式，將浮子位移量傳給指示器指出流量大小。也可配合不同的轉換器，將流量值轉換成標準的電遠傳信號如4-20mA。實現距離遠傳顯示、記錄、積算和控制等功能。

1、直管段要求：前100mm+5D（D為管道內徑），后250mm

2、流量計安裝時要保證測量管的垂直度優于5%，且應加裝旁路

3、介質中含有鐵磁性物質，應在流量計前安裝磁過濾器

4、控制閥，應安裝在流量計的下游

5、安裝流量計前，應進行管道內焊渣吹掃

6、安裝時，取出流量計中的止動元件

7、使用時，要緩慢開啟控制閥門，避免沖擊損壞流量計

8、安裝方法：

1）下進上出（HH50）安裝圖

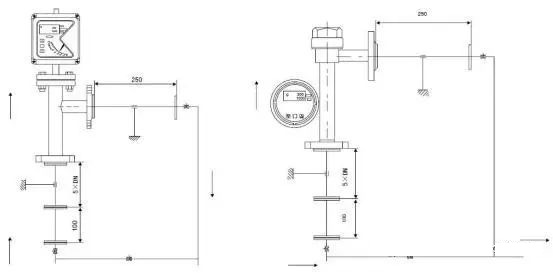

2）下進上橫出（HH51）安裝圖

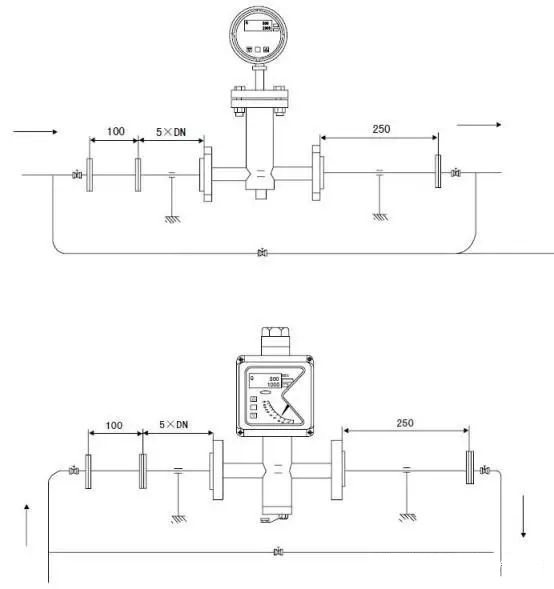

3）下橫進上橫出（HH52）安裝圖

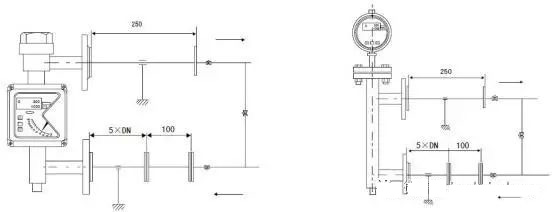

4）左進右出（HH53）安裝圖
